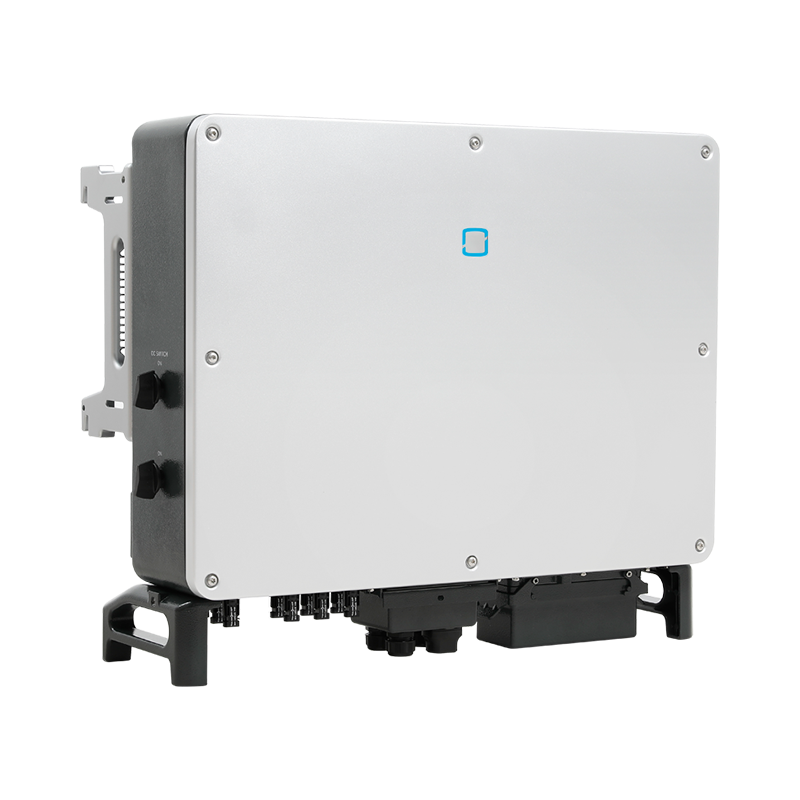

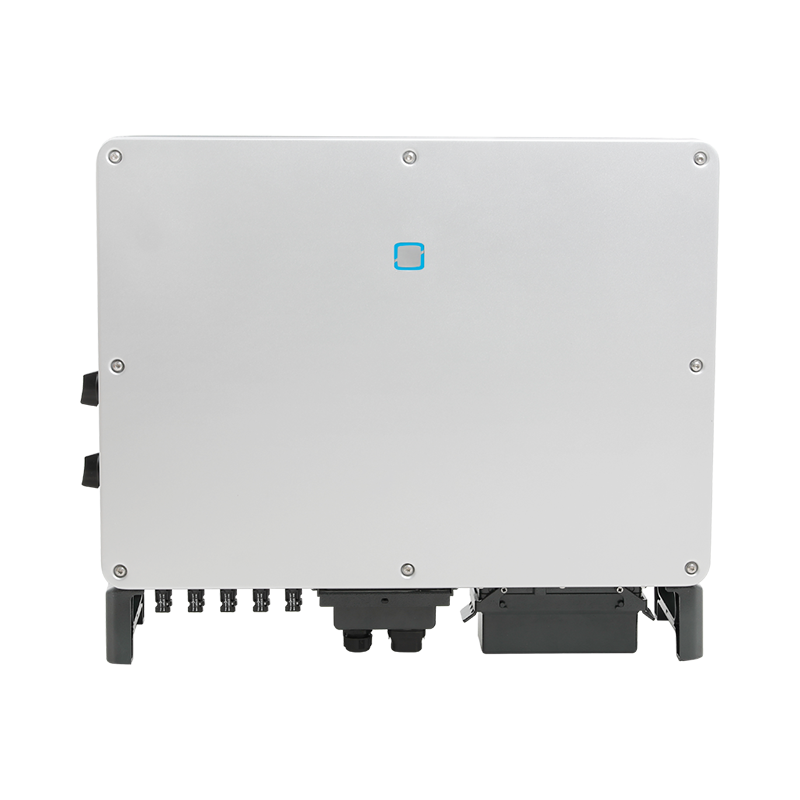

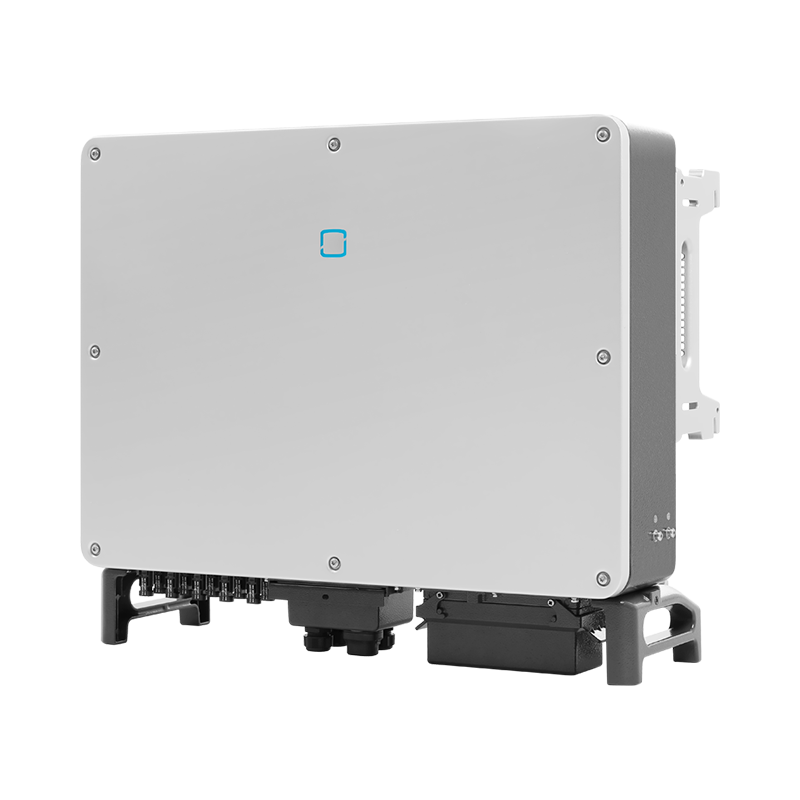

组串逆变器 SG33/50CX

产品详情
返回

高效发电

多路MPPT设计，复杂应用场景提升发电量
单串******直流13A，支持大功率双面组件接入
集成PID夜间修复，提升系统发电量

智能IV曲线诊断，精确定位异常组串
有功满载时功率因数可达0.9，支持夜间SVG功能
一键扫码接入监控平台，实现信息全掌控

安全省心

支持铝线接入，节省交流线缆成本
支持GPRS/4G/WiFi多种通讯方式，节省通讯线缆及施工成本

运维便捷

整机IP66防护等级，防腐等级C5设计，适应各种恶劣环境
IP68智能风扇散热，低温升，长寿命

输入（直流）

SG33CX

SG50CX

******输入电压:

1100V

最小输入电压/启动电压:

200 V / 250V

额定输入电压:

585V

MPPT电压范围:

200~1000V

满载MPPT电压范围:

550~850V

每路MPPT******输入组串数:

每路******输入电流:

13A

******输入电流:

78A(3x26A)

130A(5x26A)

MPPT 数量:

输入端子******允许电流:

30A

******直流短路电流:

120A(3X40A)

200A(5X40A)

输出（交流）

SG33CX

SG50CX

额定输出功率:

33000W

50000W

******输出功率:

36300W

55000W

******输出视在功率:

36300VA

55000VA

******输出电流:

55.2A

83.6A

额定电网电压:

3 / N / PE，230 / 400V，220 / 380V

电网电压范围:

312~528V

额定电网频率 / 电网频率范围:

50 Hz / 45~55Hz，60 Hz / 55~65Hz

总电流波形畸变率:

< 3%（额定功率下）

直流分量:

< 0.5%In

功率因数:

>0.99（额定功率下）

功率因数可调范围:

0.8 超前~0.8滞后

馈电相数/输出相数:

3 / 3

效率

SG33CX

SG50CX

******效率:

98.60%

98.70%

中国效率:

98.20%

98.30%

保护

SG33CX

SG50CX

直流反接保护:

具备

交流短路保护:

具备

漏电流保护:

具备

电网监控:

具备

直流开关:

具备

组串检测:

具备

孤岛保护:

具备

夜间SVG功能:

具备

PID修复:

可选

拉弧检测:

可选

浪涌保护:

直流二级 / 交流二级

通用参数

SG33CX

SG50CX

尺寸（宽×高×深）:

702×595×310mm

782×645×310mm

重量:

50kg

62kg

隔离方式:

无变压器

防护等级:

IP66

夜间损耗:

≤2W

工作温度范围:

-30~+60°C（> 45°C降额）

工作湿度范围:

0~100%

冷却方式:

智能强制风冷

******工作海拔:

4000m（> 3000m降额）

显示:

LED，蓝牙+App

通讯:

RS485 / 4G（选配）/ WIFI（选配）

直流端子类型:

MC4

交流端子类型:

OT / DT端子（******70mm）

符合标准:

IEC62109-1，IEC62109-2，IEC61727，IEC62116，NB/ T32004-2018

电网支持:

LVRT，HVRT，ZVRT，反孤岛，有功无功调节，PF控制，缓启动 / 关断

注：产品不断创新，性能继续提升，本技术参数仅供参考。
