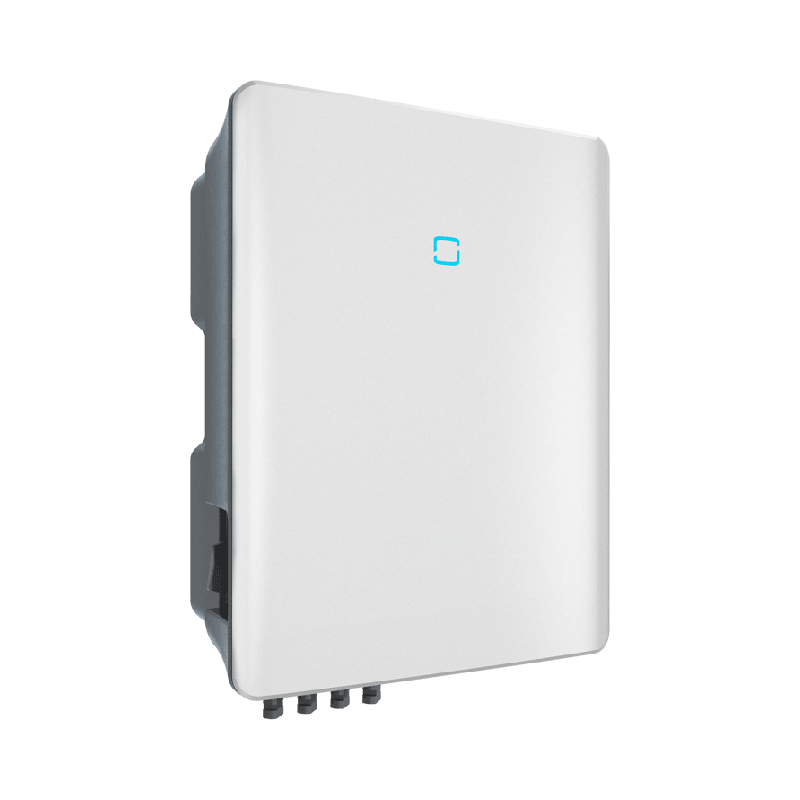

户用逆变器 SG17/20/23/25RT-P2-CN

高效发电
  • 组串输入电流16A，可适配540W+ 大组件
  • 工作电压范围宽，启动早、停机晚，发电更持久
  • 自适应弱电网，并网友好收益高
安全省心
  • 交直流二级防雷设计，主动消除雷击隐患
  • EMC 媲美家用电器，远离辐射危害
  • IP65 防护及铝合金压铸高端设计，不惧热、耐腐蚀， 25 年不生锈
运维便捷
  • 4G 通信信号强，覆盖范围广
  • 免接触，近端蓝牙实时数据查看
  • 智能组串检测，秒级数据显示，精准故障排查

输入直流侧参数

SG17RT-P2-CN
SG20RT-P2-CN
SG23RT-P2-CN
SG25RT-P2-CN
******输入电压:
1100V
1100V
1100V
1100V
启动电压:
180V
180V
180V
180V
额定电压:
600V
600V
600V
600V
******功率跟踪范围:
160V-1000V
160V-1000V
160V-1000V
160V-1000V
******功率跟踪输入数:
2
2
2
2
每路******功率跟踪端子数:
2/2
2/2
2/2
2/2
******输入电流:
64A (32A/32A)
64A (32A/32A)
64A (32A/32A)
64A (32A/32A)
端子******输入电流:
30A
30A
30A
30A
短路电流:
80A(40A/40A)
80A(40A/40A)
80A(40A/40A)
80A(40A/40A)

输出交流侧参数

SG17RT-P2-CN
SG20RT-P2-CN
SG23RT-P2-CN
SG25RT-P2-CN
额定输出功率:
17000W
20000W
23000W
25000W
******输出视在功率:
18700VA
22000VA
25300VA
27500VA
******输出电流:
28.3A
31.9A
36.7A
39.8A
额定电网电压:
3/N/PE,400V
3/N/PE,400V
3/N/PE,400V
3/N/PE,400V
电网电压范围:
270V - 480V
270V - 480V
270V - 480V
270V - 480V
额定电网频率:
50Hz
50Hz
50Hz
50Hz
电网频率范围:
45 - 55Hz
45 - 55Hz
45 - 55Hz
45 - 55Hz
交流谐波:
<3 %  (额定功率)
<3 %  (额定功率)
<3 %  (额定功率)
<3 %  (额定功率)
直流分量:
<0.5 % In
<0.5 % In
<0.5 % In
<0.5 % In
功率因数:
>0.99@满功率 (可调范围0.8超前~0.8滞后)
>0.99@满功率 (可调范围0.8超前~0.8滞后)
>0.99@满功率 (可调范围0.8超前~0.8滞后)
>0.99@满功率 (可调范围0.8超前~0.8滞后)

保护

SG17RT-P2-CN
SG20RT-P2-CN
SG23RT-P2-CN
SG25RT-P2-CN
反孤岛保护:
具备
具备
具备
具备
交流短路保护:
具备
具备
具备
具备
漏电流保护:
具备
具备
具备
具备
直流开关:
具备
具备
具备
具备
过电压等级:
III [电网侧]，II [光伏侧]
III [电网侧]，II [光伏侧]
III [电网侧]，II [光伏侧]
III [电网侧]，II [光伏侧]
防雷模块:
直流二级防雷，交流二级防雷
直流二级防雷，交流二级防雷
直流二级防雷，交流二级防雷
直流二级防雷，交流二级防雷

系统参数

SG17RT-P2-CN
SG20RT-P2-CN
SG23RT-P2-CN
SG25RT-P2-CN
******逆变效率:
98.4%
98.4%
98.5%
98.5%
欧洲效率:
98.0%
98.0%
98.0%
98.0%
隔离方式:
无变压器
无变压器
无变压器
无变压器
防护等级:
IP65
IP65
IP65
IP65
夜间自耗电:
<1W
<1W
<1W
<1W
温度 :
-25 ℃- 60 ℃
-25 ℃- 60 ℃
-25 ℃- 60 ℃
-25 ℃- 60 ℃
湿度:
0%~95%
0%~95%
0%~95%
0%~95%
冷却方式:
风冷
风冷
风冷
风冷
海拔:
4000m（>2000m降额）
4000m（>2000m降额）
4000m（>2000m降额）
4000m（>2000m降额）
噪声:
<45dB
<45dB
<45dB
<45dB
显示:
LED
LED
LED
LED
通讯:
4G/RS485
4G/RS485
4G/RS485
4G/RS485
直流侧端子类型:
MC4
MC4
MC4
MC4
交流侧端子类型:
OT/DT端子
OT/DT端子
OT/DT端子
OT/DT端子
认证:
IEC62109-1/-2,EN61000-6-1,EN61000-6-2,EN61000-6-3,EN61000-6-4，NB/T32004-2018
IEC62109-1/-2,EN61000-6-1,EN61000-6-2,EN61000-6-3,EN61000-6-4，NB/T32004-2018
IEC62109-1/-2,EN61000-6-1,EN61000-6-2,EN61000-6-3,EN61000-6-4，NB/T32004-2018
IEC62109-1/-2,EN61000-6-1,EN61000-6-2,EN61000-6-3,EN61000-6-4，NB/T32004-2018

机械参数

SG17RT-P2-CN
SG20RT-P2-CN
SG23RT-P2-CN
SG25RT-P2-CN
尺寸（宽/高/深）:
370mm×480mm×195mm
370mm×480mm×195mm
370mm×480mm×195mm
370mm×480mm×195mm
安装方式:
背板挂墙安装
背板挂墙安装
背板挂墙安装
背板挂墙安装
重量:
22kg
22kg
22kg
22kg
注：产品不断创新，性能继续提升，本技术参数仅供参考。
