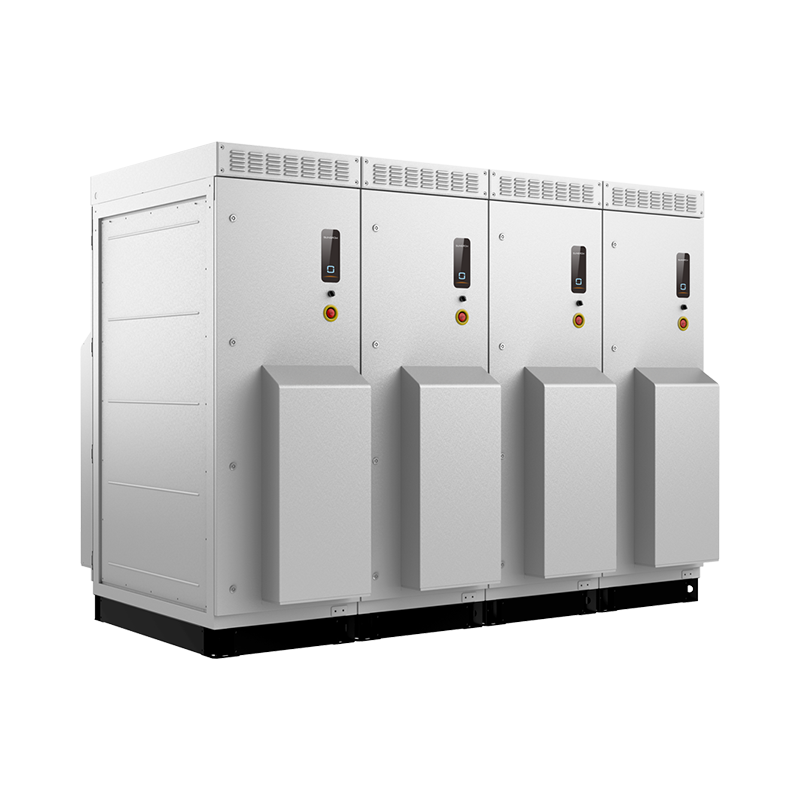

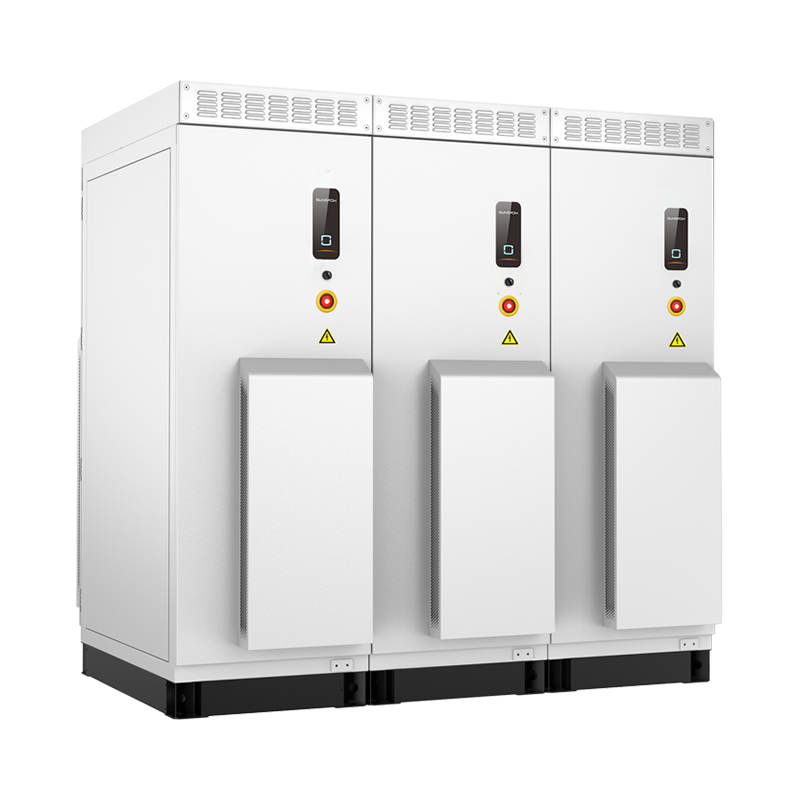

1+X模块化逆变器 SG3300/4400UD模块化逆变器

产品详情
返回

高效发电

子阵内无线通信，“0”成本组网
预留储能接口，节省后期改造费用
无需加装SVG装置，100MW节省800万

安全省心

设备模块化，1.1~8.8MW子阵灵活设计
系统模块化，光伏容配比及储能容量灵活扩展
器件模块化，即插即用，无需专业人员维护

运维便捷

直流并联拉弧实时监测，200ms关断
24h在线交流绝缘监测，保障安全
IP65防护等级，适应各种恶劣环境

无功响应时间＜20ms，优于国标
SCR=1.02，100%渗透率下稳定运行
光储耦合，支持一次调频和反向调峰

输入

SG3300UD

SG4400UD

******输入电压:

1500 V

最小输入电压 / 启动电压:

895 V / 905 V

MPPT电压范围:

895~1500 V

MPPT 数量:

******直流输入数量:

15（18/21可选）

20（24/28可选）

******工作电流:

3×1435 A

4×1435 A

******直流输入短路电流:

3×5000 A

4×5000 A

储能接口路数（可选）:

输出

SG3300UD

SG4400UD

额定输出功率:

3300 kw

4400 kw

******输出功率:

3795 kw

5060 kw

******输出视在功率:

3795 kVA

5060 kVA

A******输出电流:

3 * 1160 A

4 * 1160 A

额定电网电压:

630 V

电网电压范围:

536~693 V

额定电网频率 / 电网频率范围:

50 Hz / 45~55 Hz

总电流波形畸变率:

< 3%（额定功率下）

直流分量:

< 0.5%

额定输出电流功率因数（额定功率下）/功率因数可调范围:

>0.99 / 0.8 超前~0.8 滞后

馈电相数 / 输出端相数:

3/3

效率

SG3300UD

SG4400UD

******效率:

99.02%

中国效率:

98.55%

保护

SG3300UD

SG4400UD

交 / 直流过压保护:

具备

交 / 直流过流保护:

具备

交 / 直防雷保护:

具备

电网监测 / 接地故障保护:

具备 / 具备

绝缘检测:

具备

过热保护:

具备

其他功能

SG3300UD

SG4400UD

PID防护 / PID修复:

具备 / 选配

夜间SVG功能:

选配

夜间休眠模式:

具备

交流侧直接并联:

具备

软开、关机:

具备

通用参数

SG3300UD

SG4400UD

尺寸 (宽×高×深)*:

2130 x 2235 x 1690 mm

2845 x 2235 x 1690 mm

重量*:

2500 kg

3300 kg

保护等级:

IP65

夜间损耗:

< 200 W

冷却方式:

智能强制风冷

工作温度范围:

-35~+60℃（>40℃ 降额）

工作湿度范围:

0~100%

最高工作海拔:

5000 m（>3000 m 降额）

通讯接口:

标准

符合标准:

IEC62109-1，IEC62109-2，IEC61727，IEC62116，GB/T19964，NB/T32004，GB/T37408

电网支撑:

夜间SVG功能，LVRT/HVRT、有功和无功调度、PF控制、缓启动和缓关断

注：产品不断创新，性能继续提升，本技术参数仅供参考。 *：以实际发货产品为准。
